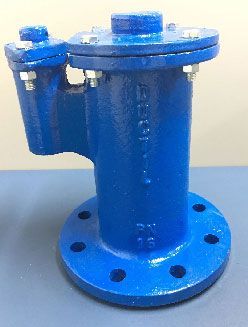

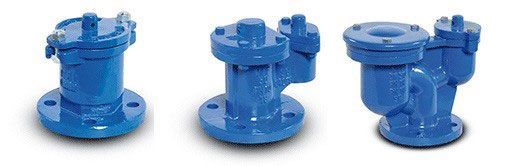

VENTOSA TRÍPLICE FUNÇÃO FLANGEADA
A ventosa tríplice função flangeada , fabricada em ferro fundido dúctil, nas furações pn 10, pn 16 e pn25, tem como principal objetivo expulsar pequenos volumes de ar gerados nas redes de tubulação, causados pela operação de bombeamento.
O corpo da ventosa tríplice função flangeada, é constituída por dois compartimentos, cada um contém um flutuador em seu interior, dessa forma a ventosa tríplice função flangeada, tem como finalidade expelir o ar deslocado pela agua durante o enchimento da rede, e tambem admitir quantidade suficiente de ar durante o esvaziamento da linha, para que não ocorra um colapso.
Através do compartimento auxiliar, a ventosa tríplice função flangeada, tem a função de expelir o ar proveniente das bombas em operação, fazendo assim a função da ventosa simples.
A ventosa tríplice função flangeada são sempre montadas em vertical, na parte superior da instalação da canalização, utilizando-se um tê e também uma válvula gaveta chata, com flanges, flangeada e corpo curto, assim facilitará eventuais situações de manutenção.
Revestida interna e externamente com epóxi pó, atóxico, a ventosa tríplice função flangeada é ideal para utilização em contato com água para consumo humano, aplicado eletrostaticamente com camada de espessura mínima de 150 micra,
Sempre previsto em projetos de uma rede, os riscos eventuais de golpes de ariete devem ser estudados e quantificados, com a finalidade de prever os dispositivos de proteção e segurança necessários, sendo de maior necessidade nos casos de canalizações que operam através de bombas. quando em casos que os a ventosa tríplice função flangeada não esteja prevista, as canalizações em ferro dúctil devem apresentar uma reserva de segurança suficiente que suporte todas as sobrepressões acidentais.provocadas pelo golpe de ariete.
Em casos de não previsão de uso da ventosa tríplice função flangeada, e ocorrerem sobrepressões, isso pode acarretar, nos casos mais críticos, a ruptura da canalização que não apresente coeficientes de segurança suficientes, um exemplo, as canalizações em plástico, com baixa resistência à pressão. As subpressões podem originar cavitações, ou formações de gases e vapores perigosos para as canalizações, aparelhos e válvulas, como também o colapso . principalmente nas canalizações em aço ou plástico. Em casos onde isso ocorre, o risco de acidentes graves é muito grande, como já vimos em casos recentes.
Para saber mais sobre Ventosa tríplice função flangeada
